Aký je izolačný odpor stýkača?

Izolačný odpor je kritickým parametrom v elektrických komponentoch, najmä v stýkačoch. Ako dodávateľ kontaktorov chápem dôležitosť vysvetľovania tohto konceptu našim zákazníkom. V tomto blogovom príspevku sa ponorím do toho, čo je to izolačný odpor, prečo na stýkačoch záleží a ako to ovplyvňuje výkon a bezpečnosť elektrických systémov.

Čo je to izolačný odpor?

Izolačný odpor sa vzťahuje na elektrický odpor medzi vodivými časťami, ktoré sú oddelené izolačným materiálom. V súvislosti so stýkačom je to odpor medzi vodivými kontaktmi a rámom stýkača alebo inými nevodivými časťami. Tento odpor sa meria v ohmoch (Ω) a je zvyčajne dosť vysoký, často v rozsahu megaohmov (MΩ).

Izolačný materiál v stýkači slúži na dva hlavné účely. Po prvé, zabraňuje toku elektrického prúdu tam, kde by nemal, napríklad z kontaktov do rámu. To je kľúčové pre bezpečnosť, pretože to znižuje riziko zásahu elektrickým prúdom pre obsluhu a poškodenie okolitého zariadenia. Po druhé, pomáha udržiavať integritu elektrického obvodu tým, že zabezpečuje, aby prúd pretekal len cez zamýšľanú cestu.

Meranie izolačného odporu

Na meranie izolačného odporu stykača sa bežne používa špeciálny prístroj nazývaný megohmmeter alebo "megger". Megger aplikuje testovacie napätie na izoláciu a meria výsledný prúd. Pomocou Ohmovho zákona (R = V/I) možno vypočítať izolačný odpor.

Pri meraní izolačného odporu stýkača je dôležité dodržiavať správne postupy. Stykač by mal byť odpojený od zdroja napájania, aby sa zabránilo akémukoľvek rušeniu živým prúdom. Skúšobné napätie aplikované meggerom by malo byť vhodné pre menovité napätie stykača. Pre nízkonapäťové stýkače sa často používa skúšobné napätie 500 V DC, zatiaľ čo pre vysokonapäťové stýkače môže byť potrebné vyššie skúšobné napätie.

Prečo je pri stýkačoch dôležitý izolačný odpor

Bezpečnosť

Jedným z najvýznamnejších dôvodov, prečo je izolačný odpor v stýkačoch dôležitý, je bezpečnosť. Nízky izolačný odpor naznačuje, že môže dôjsť k poruche izolačného materiálu. To môže viesť k úniku elektrického prúdu, čo predstavuje vážne riziko úrazu elektrickým prúdom pre personál pracujúci na zariadení alebo v jeho blízkosti. V priemyselných prostrediach, kde sú stýkače široko používané, je zabezpečenie správneho izolačného odporu kľúčovou súčasťou bezpečnostných protokolov.

Výkon zariadenia

Izolačný odpor ovplyvňuje aj výkon stýkača a celého elektrického systému. Ak je izolačný odpor príliš nízky, môže to viesť k stratám energie v dôsledku unikajúceho prúdu. To nielen plytvá energiou, ale môže tiež spôsobiť prehriatie stýkača a iných komponentov. V priebehu času môže prehriatie izoláciu ďalej poškodiť, čo vedie k začarovanému kruhu klesajúceho izolačného odporu a narastajúcich problémov.

Spoľahlivosť

Stýkač s dobrým izolačným odporom je spoľahlivejší. Elektrické poruchy v dôsledku zlyhania izolácie môžu spôsobiť neočakávané prestoje v priemyselných procesoch. To môže byť nákladné z hľadiska straty výroby, opráv a potenciálneho poškodenia iného zariadenia. Udržiavaním správneho izolačného odporu je menej pravdepodobné, že stýkač predčasne zlyhá, čím sa zabezpečí stabilnejší a spoľahlivejší elektrický systém.

Faktory ovplyvňujúce izolačný odpor

Teplota

Teplota má významný vplyv na izolačný odpor. So zvyšujúcou sa teplotou sa izolačný odpor stykača vo všeobecnosti znižuje. Vyššie teploty totiž môžu spôsobiť, že sa izolačný materiál roztiahne a stane sa vodivejším. V prostredí s vysokou teplotou je dôležité pozornejšie sledovať izolačný odpor a prijať vhodné opatrenia, aby sa zabezpečilo, že zostane v prijateľných medziach.

Vlhkosť

Vlhkosť môže tiež ovplyvniť izolačný odpor. Vlhkosť môže preniknúť do izolačného materiálu a znížiť jeho odolnosť. Vo vlhkom alebo mokrom prostredí môžu byť stykače náchylnejšie na zlyhanie izolácie. Na ochranu stýkača pred vlhkosťou a udržanie jeho izolačného odporu možno použiť špeciálne nátery alebo kryty.

Kontaminácia

Kontaminácia prachom, špinou alebo chemikáliami môže tiež znížiť izolačný odpor stýkača. Tieto kontaminanty môžu pôsobiť ako vodiče, ktoré poskytujú cestu pre únik elektrického prúdu cez izoláciu. Pravidelné čistenie a údržba stýkačov sú nevyhnutné na zabránenie kontaminácii a zachovanie správneho izolačného odporu.

Naše stýkače a izolačný odpor

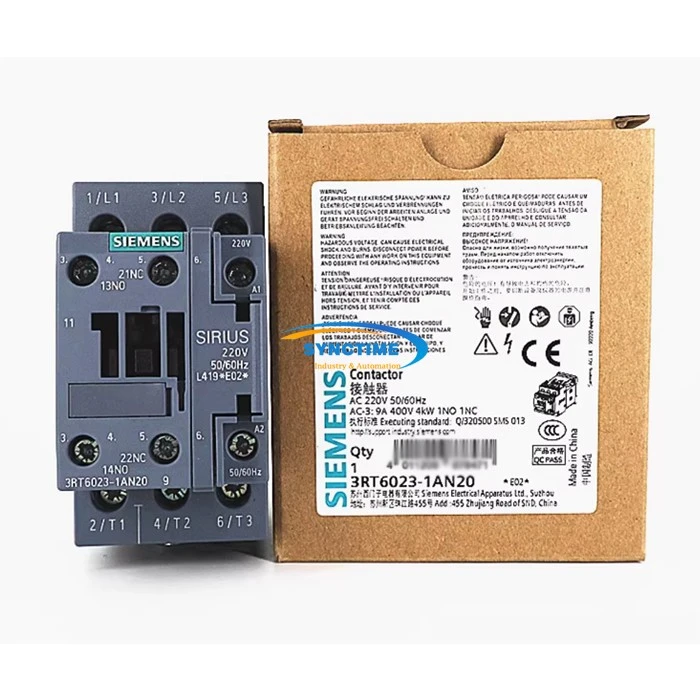

V našej spoločnosti berieme izolačný odpor veľmi vážne. V našich stýkačoch používame vysokokvalitné izolačné materiály, aby sme zabezpečili vynikajúci izolačný výkon. Napríklad náš3RT6023 - 1AN20 3RT6024 - 1AN20 stýkača3RT6025 - 1AN20 3RT6026 - 1AN20 stýkačsú navrhnuté s pokročilou izolačnou technológiou, aby poskytovali vysoký izolačný odpor aj v náročných prostrediach.

nášMagnetický stykač S - N180tiež prechádza prísnym testovaním, aby sa zabezpečilo, že jeho izolačný odpor spĺňa alebo prekračuje priemyselné normy. Každý stýkač testujeme počas výrobného procesu a poskytujeme podrobné údaje o izolačnom odpore našim zákazníkom.

Udržiavanie izolačného odporu

Na zachovanie izolačného odporu našich stýkačov odporúčame nasledovné:

Pravidelná kontrola

Pravidelne kontrolujte stykače, či nevykazujú známky poškodenia alebo kontaminácie. Hľadajte praskliny v izolácii, nahromadené nečistoty alebo známky prehriatia. Ak sa zistia nejaké problémy, mali by sa okamžite riešiť.

Upratovanie

Pravidelne čistite stykače, aby ste odstránili všetok prach, špinu alebo iné nečistoty. V prípade potreby použite čistú suchú handričku alebo jemný čistiaci roztok. Vyhnite sa používaniu abrazívnych materiálov, ktoré by mohli poškodiť izoláciu.

Kontrola prostredia

Vždy, keď je to možné, kontrolujte prostredie, v ktorom sú stýkače nainštalované. Udržujte teplotu a vlhkosť v odporúčanom rozsahu pre stykače. Ak je prostredie drsné, zvážte použitie krytov alebo iných ochranných opatrení.

Záver

Izolačný odpor je kľúčovým aspektom výkonu a bezpečnosti stýkača. Ako dodávateľ stýkačov sa zaväzujeme poskytovať vysokokvalitné stýkače s vynikajúcim izolačným odporom. Naše produkty, ako napr3RT6023 - 1AN20 3RT6024 - 1AN20 stýkač,3RT6025 - 1AN20 3RT6026 - 1AN20 stýkačaMagnetický stykač S - N180, sú navrhnuté a testované tak, aby spĺňali najvyššie štandardy izolačného výkonu.

Ak hľadáte stýkače a chcete sa uistiť, že získate produkt so spoľahlivým izolačným odporom, pozývame vás, aby ste nás kontaktovali pre viac informácií a prediskutovali vaše špecifické požiadavky. Náš tím odborníkov je pripravený pomôcť vám pri hľadaní správneho stýkača pre vašu aplikáciu.

Referencie

• Príručka elektrickej inštalácie, Schneider Electric
• Príručka elektrotechniky, CRC Press
• Návod na testovanie izolačného odporu, Megger
